ESD zaštitna oprema prema namjeni: kako odabrati pravu obuću i odjeću?

ESD nije samo još jedna oznaka na radnoj cipeli ili komadu radne odjeće. U određenim radnim okruženjima kontrola elektrostatičkog naboja važan je dio zaštite proizvoda, opreme i radnog procesa.

Posebno je važna u djelatnostima u kojima i vrlo malo elektrostatičko pražnjenje može oštetiti osjetljive elektroničke komponente ili izazvati neželjeni događaj. Zato se pri odabiru ESD zaštitne opreme ne treba voditi samo pitanjem „trebam li ESD cipele?”, već prije svega pitanjem:

Što radim, s čime radim i od čega trebam zaštititi svoje radno okruženje?

U ProSig ponudi dostupni su različiti modeli ESD radne i zaštitne obuće, od laganih radnih cipela bez zaštitne kapice do zaštitnih cipela S3 i novijih S7 modela s ESD svojstvima.

Što zapravo znači ESD?

ESD je kratica za Electrostatic Discharge, odnosno elektrostatičko pražnjenje.

Jednostavno rečeno, radi se o naglom prijenosu električnog naboja između objekata ili osoba različitog električnog potencijala. Iako ga često primijetimo tek kao malu iskru ili neugodan „udarac”, u industriji elektronike takvo pražnjenje može oštetiti osjetljive elektroničke komponente.

Zato se u ESD zaštićenim područjima koriste različiti načini kontrole elektrostatičkog naboja – uključujući ESD obuću, ESD odjeću, ESD podove i druge elemente zaštite.

Važno je pritom razumjeti jednu od najčešćih zabuna: ESD zaštita nije isto što i zaštita od električnog udara. ESD sustav služi prvenstveno kontroli elektrostatičkog naboja i zaštiti osjetljive elektronike, dok elektroizolacijska obuća ima potpuno drugačiju namjenu – zaštitu osobe od električnog udara u za to predviđenim uvjetima rada.

Antistatička, ESD i elektroizolacijska obuća nisu isto

Ovo je jedna od najvažnijih stvari koju treba znati prije odabira obuće za radno mjesto.

Pojmovi antistatička obuća, ESD obuća i elektroizolacijska obuća često se koriste kao da označavaju isto svojstvo. Međutim, njihova namjena i način korištenja nisu isti.

Antistatička obuća – kontrolira nakupljanje statičkog naboja

Antistatička obuća ima električna svojstva koja omogućuju kontrolirano odvođenje elektrostatičkog naboja i smanjuju njegovo nakupljanje na osobi.

Antistatička svojstva mogu biti dio zahtjeva za zaštitnu obuću prema normi EN ISO 20345. Međutim, činjenica da je obuća antistatička sama po sebi ne znači da je ona automatski ESD obuća niti da štiti korisnika od električnog udara.

Drugim riječima:

Antistatičko svojstvo ≠ zaštita od električnog udara.

ESD obuća – dio sustava kontrole elektrostatičkog naboja

ESD obuća koristi se u radnim okruženjima u kojima je potrebno kontrolirati elektrostatički naboj i smanjiti rizik od štetnog elektrostatičkog pražnjenja.

To je posebno važno u proizvodnji elektronike, laboratorijima, montaži osjetljivih elektroničkih komponenti, servisiranju elektroničke opreme i drugim ESD zaštićenim područjima.

Međutim, ESD obuću ne treba promatrati kao potpuno samostalan proizvod. U ESD sustavu važna je kontrolirana električna veza između osobe, obuće, poda i uzemljenja.

Zato činjenica da na cipeli piše „ESD” ne znači da će sustav automatski pravilno funkcionirati na bilo kojem podu.

ESD obuća + odgovarajući ESD pod + pravilno uzemljenje = dio sustava kontrole elektrostatičkog naboja.

Elektroizolacijska obuća – zaštita od električnog udara

Elektroizolacijska obuća ima potpuno drugačiju namjenu.

Njezina je svrha električna izolacija korisnika i zaštita od električnog udara pri radu u uvjetima za koje je takva zaštita predviđena.

Zato elektroizolacijsku obuću ne treba promatrati kao „jaču” ili „bolju” verziju ESD obuće.

ESD obuća kontrolira elektrostatički naboj, dok elektroizolacijska obuća služi za električnu izolaciju i zaštitu od električnog udara.

To su dva različita rizika i dvije različite namjene zaštitne obuće.

Najjednostavnije pravilo

Zašto je ESD obuća važna?

ESD obuća omogućuje kontrolirani put za odvođenje elektrostatičkog naboja s osobe prema podu i dalje prema uzemljenju, kada je cijeli sustav pravilno izveden.

Međutim, obuća ne djeluje potpuno samostalno.

ESD obuća i pod funkcioniraju kao sustav. Za pravilnu kontrolu naboja važna je električna veza između osobe, obuće, poda i uzemljenja.

Zato nije dovoljno kupiti ESD cipele i pretpostaviti da je time cijeli problem riješen.

Ako radno mjesto zahtijeva ESD zaštitu, treba uzeti u obzir cijeli ESD sustav, uključujući vrstu poda, obuću, način uzemljenja i način provjere sustava.

Električni otpor: nije stvar u tome da bude „što manji”

Kod ESD i antistatičke obuće često se može čuti pojednostavljeno objašnjenje da je „što manji električni otpor bolji”. To nije dovoljno precizno.

Cilj ESD zaštite nije napraviti obuću maksimalno vodljivom, nego postići kontrolirano električno ponašanje koje omogućuje sigurno i predvidljivo odvođenje elektrostatičkog naboja u okviru odgovarajućeg sustava.

Električna svojstva obuće zato se ispituju prema odgovarajućim metodama, a kod ESD zaštite važna je i kombinacija obuće i poda s osobom, a ne samo svojstvo cipele promatrano izolirano.

To je još jedan razlog zbog kojeg ESD obuću treba promatrati kao dio šireg ESD sustava, a ne samo kao pojedinačni proizvod s jednom oznakom.

ESD obuća prema namjeni

Nisu svi poslovi isti, pa nije ista ni potrebna radna obuća.

Upravo zato pri odabiru treba prvo definirati namjenu i rizike radnog mjesta, a tek onda gledati oznake poput ESD, S1P, S3, S3S, S7, SR, HRO i druge karakteristike.

1. Elektronička industrija i proizvodnja elektroničkih komponenti

Ako radite u proizvodnji elektroničkih komponenti, sklopova, uređaja ili druge osjetljive elektronike, kontrola elektrostatičkog naboja može biti posebno važna.

U takvom okruženju ESD obuća pomaže u kontroli naboja koji se može nakupljati na tijelu radnika tijekom kretanja.

Što tražiti?

• ESD svojstvo
• odgovarajući standard i deklaraciju proizvoda
• obuću kompatibilnu s ESD podom i sustavom radnog mjesta
• udobnost za dugotrajno stajanje i hodanje
• po potrebi zaštitnu kapicu i zaštitu od probijanja
• po mogućnosti model bez metalnih dijelova, ako to zahtijeva konkretno radno okruženje.

ProSig preporuka:

Zaštitna cipela niska LORCA S3 – S3 SRC, ESD, Metal Free, s kompozitnom zaštitnom kapicom i neprobojnom tekstilnom tabanicom.

Za radno mjesto gdje zaštita prstiju nije potrebna, zanimljiv izbor može biti i LEON O2, koja ima O2 SRC ESD svojstva i izvedbu bez metalnih dijelova.

2. Laboratoriji i precizni rad

Laboratoriji, razvojni pogoni i precizna proizvodnja često zahtijevaju puno kretanja, stajanja i rada s osjetljivom opremom.

U takvom slučaju nije dovoljno gledati samo zaštitnu kategoriju. Udobnost postaje jednako važna, posebno ako se obuća nosi cijelu smjenu.

Što tražiti?

• ESD svojstva
• laganu i fleksibilnu konstrukciju
• dobru prozračnost
• anatomski oblikovan uložak
• stabilan potplat
• zaštitnu kapicu samo ako je stvarno potrebna.

ProSig preporuka:

LEON O2 ESD može biti zanimljiv izbor za radna mjesta gdje nije potrebna zaštitna kapica. Model ima nubuck gornjište, anatomsku tabanicu s memorijskom pjenom i FLOAT TECH potplat.

3. Industrija u kojoj su potrebni i ESD i mehanička zaštita

Ponekad radnik istovremeno treba kontrolu elektrostatičkog naboja i zaštitu od mehaničkih rizika.

Primjerice, ako postoji mogućnost pada predmeta na stopalo ili probijanja potplata, sama ESD radna cipela nije dovoljna.

Tada treba tražiti model koji kombinira ESD svojstva s odgovarajućom zaštitnom klasom.

Što tražiti?

ESD + S3/S3S, uz dodatna svojstva prema stvarnim uvjetima rada.

ProSig preporuka:

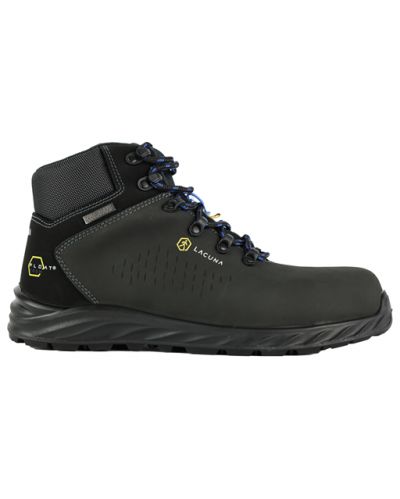

Zaštitna cipela visoka LEON S3 – S3 SRC ESD, Metal Free, s kompozitnom zaštitnom kapicom i neprobojnom tekstilnom tabanicom.

4. Radna mjesta na kojima su važni voda, vlaga i ESD

Neka radna mjesta zahtijevaju kombinaciju više svojstava: ESD, vodootpornost, protukliznost, otpornost na toplinu ili izolaciju od hladnoće.

U tom slučaju treba pažljivo čitati cijelu deklaraciju proizvoda, a ne tražiti samo riječ ESD.

Što tražiti?

Ovisno o uvjetima rada:

• ESD
• WR
• HRO
• CI
• HI
• protuklizna svojstva
• odgovarajuću zaštitnu kategoriju.

ProSig preporuka:

BURA S3 kombinira S3, SRC, WR, HRO, CI, HI i ESD svojstva. Ima vodootporno gornjište od goveđe kože, kompozitnu zaštitnu kapicu i neprobojnu tekstilnu tabanicu.

Za radna mjesta bez potrebe za zaštitnom kapicom postoji i BURA O2, koja također ima WR, HRO, CI, HI, SRC i ESD svojstva.

A što je s ESD radnom odjećom?

ESD zaštita nije ograničena samo na obuću.

Odjeća također može biti izvor elektrostatičkog naboja. Posebno sintetički materijali mogu stvarati i zadržavati naboj, zbog čega je kontrola odjeće važna u ESD zaštićenim područjima.

ESD odjeća može imati različita električna svojstva i zahtjeve za uzemljenje. Zato pri odabiru ESD odjeće treba gledati njezinu konkretnu deklaraciju i način korištenja, a ne samo naziv proizvoda.

Koju ESD obuću odabrati?

Možemo to pojednostaviti ovako:

Ovo nije univerzalna tablica „što morate kupiti”, nego polazište za odabir. Konačan izbor uvijek treba temeljiti na procjeni rizika konkretnog radnog mjesta i zahtjevima radnog procesa.

ESD, S1P, S3, S7… što sve te oznake znače?

Ovdje često nastaje zabuna jer ESD i oznake poput S3 ili S7 ne označavaju istu stvar.

ESD govori o svojstvima obuće u kontekstu kontrole elektrostatičkog naboja i ESD sustava.

S3 označava određenu razinu zaštitnih svojstava zaštitne obuće prema normi EN ISO 20345.

S7 predstavlja klasifikaciju zaštitne obuće prema novijem izdanju norme EN ISO 20345:2021 s izmjenom A1:2024. Oznaka S7 uključuje zahtjeve koji se odnose na zaštitnu obuću s dodatnim svojstvima, uključujući vodonepropusnost cijele obuće, uz ostala svojstva definirana klasifikacijom.

SR odnosi se na dodatni zahtjev za protuklizna svojstva prema odgovarajućem izdanju norme.

HRO označava otpornost potplata na toplinu pri kontaktu s vrućom površinom.

ESD zato nije „viša razina” od S3 ili S7. To su različite karakteristike koje se mogu kombinirati u jednom modelu.

Primjerice, ProSig ima model HELSINKI S7 koji je deklariran prema EN ISO 20345:2022 i EN 61340-5-1:2016 ESD.

Je li ESD obuća potrebna svakom radniku?

Ne.

ESD obuća ima smisla kada postoji stvarna potreba za kontrolom elektrostatičkog naboja u radnom procesu.

Ako radite u klasičnoj radionici, skladištu ili na gradilištu gdje nema ESD zahtjeva, nema razloga automatski birati ESD model samo zato što na deklaraciji ima dodatnu oznaku.

S druge strane, ako radite s osjetljivim elektroničkim komponentama ili u kontroliranom ESD području, odgovarajuća obuća može biti važan dio sustava zaštite.

ESD obuća ne funkcionira sama

Ovo je možda i najvažnija stvar koju treba zapamtiti.

ESD obuća + ESD pod + pravilno uzemljenje = dio sustava kontrole elektrostatičkog naboja.

Obuću i pod treba promatrati zajedno te njihovu učinkovitost provjeravati u skladu sa zahtjevima ESD sustava.

Drugim riječima, nije dovoljno pročitati „ESD” na kutiji cipela. Treba znati gdje se obuća koristi, na kakvom podu i prema kojem ESD programu.

Kako odabrati ESD zaštitnu opremu?

Prije odabira postavite si nekoliko jednostavnih pitanja:

1. Radim li u ESD zaštićenom području?
2. S kojim materijalima i opremom radim?
3. Treba li mi samo ESD svojstvo ili i mehanička zaštita?
4. Radim li u suhom ili vlažnom prostoru?
5. Koliko hodam i stojim tijekom smjene?
6. Treba li mi zaštitna kapica?
7. Postoji li potreba za obućom bez metalnih dijelova?
8. Koji ESD pod koristim?
9. Koji su zahtjevi i procedure mog radnog mjesta?

Tek nakon toga ima smisla uspoređivati konkretne modele.

ESD zaštita prema stvarnoj namjeni

Najbolja zaštitna oprema nije nužno ona s najviše oznaka.

Najbolji izbor je ona koja odgovara stvarnom poslu i stvarnim rizicima radnog mjesta.

Za nekoga tko radi s elektronikom najvažnija može biti kontrola elektrostatičkog naboja i udobnost. Za drugoga će, uz ESD, biti potrebna zaštitna kapica, zaštita od probijanja, vodootpornost ili otpornost na toplinu.

Zato prije kupnje uvijek gledajte cijelu kombinaciju svojstava, a ne samo jednu oznaku.

U ProSig ponudi možete pronaći različite modele ESD radne i zaštitne obuće, uključujući modele bez zaštitne kapice, S3 modele, vodootporne modele te novije S7 modele s ESD svojstvima.

Pogledajte ProSig ponudu ESD opreme i pronađite model prema svojoj namjeni.
